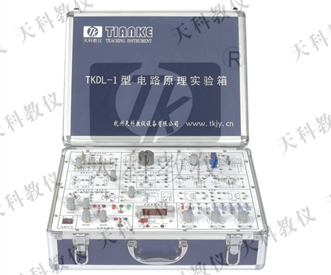

TKDL-1型 电路原理实验箱

“TKDL-1型电路原理实验箱”是专为电路原理课程而配套设计的。它集实验模块、直流毫安表、稳压源、恒流源于一体，结构紧凑，性能稳定可靠，实验灵活方便，有利于培养学生的动手能力。

一、主要配置及性能特点

    1.实验板  母板采用2mm厚印制线路板制成， 正面印有元器件图形符号及相应的连线，反面为印制线路，并焊好相关的元器件等。

    2.直流稳压电源  提供±12V/0.5A、0～30V/0.5A共三路, 其中0～30V电源分0～10V，10～20V，20～30V三档，每档均连续可调，每路电源均有短路保护自动恢复功能。

    3.直流恒流源  输出0～200mA，分2mA、20mA、200mA三档，每档均连续可调。

    4.直流数字毫安表  测量范围0～200mA，量程分2mA、20mA、200mA三档，直键开关切换，三位半数显，精度0.5级。

    5.保护箱  高强度铝合金箱,有把手等,造型美观大方。

6.备有实验连接线及实验指导书等。

二、实验项目

                1.  叠加原理验证

                2.  基尔霍夫定律验证

                3.  戴维南定理验证

                4.  诺顿定理验证

                5.  二端口网络测试

                6.  互易定理验证

                7.  磁滞回线观测

                8.  铁芯互感耦合电路

                9.  R、C文氏桥选频网络特性测试

                10. R、C双T选频网络特性测试

                11. 受控源VCVS、VCCS、CCVS、CCCS实验研究

                12. R、L、C串联谐振电路研究

                13. R、C一阶电路响应测试

                14. 二阶动态电路响应测试

        15.二阶网络状态轨迹显示
