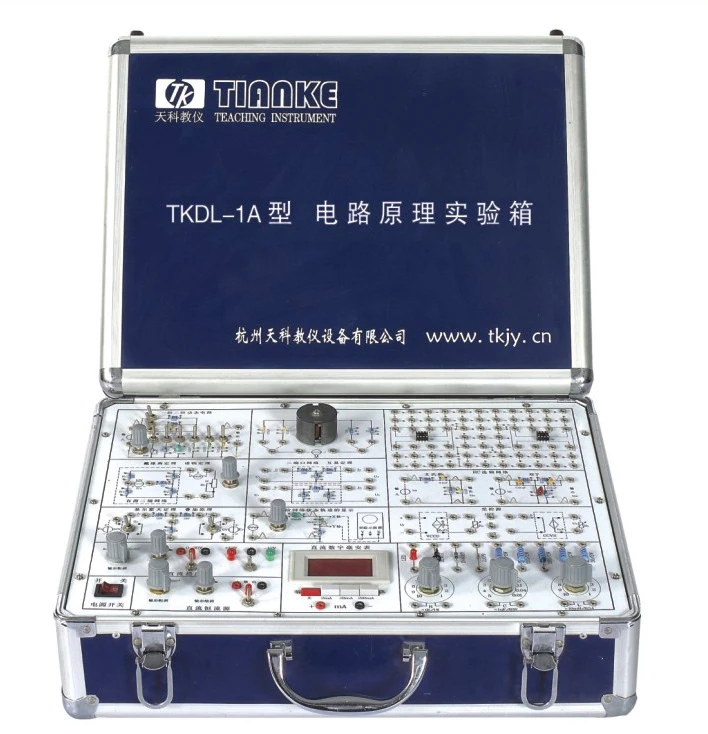

“TKDL-1A型电路原理实验箱”是专为电路原理课程而配套设计的。它集实验模块、直流毫安表、稳压源、恒流源、回转器、负阻抗变换器于一体，结构紧凑，性能稳定可靠，实验灵活方便，有利于培养学生的动手能力。

一、主要设置及性能特点

1.设备电源：AC220V±10% 。

2.实验板：母板采用2mm厚印制线路板制成，正面印有元器件图形符号及相应的连线，反面为印制线路，并焊好相关的元器件等。

3.直流数字电压表：0-20V，精度为四位半。

4.直流数字电流表：测量范围0～200mA，精度为四位半，量程分2mA、20mA、200mA三档，直键开关切换。

5.输出交流电源：2V、3V各一路。

  6.直流稳压电源：提供±12V/0.5A、0～30V/0.5A共三路, 其中0～30V电源分0～10V，10～20V，20～30V三档，每档均连续可调，每路电源均有短路保护自动恢复功能。

  7.直流恒流源：输出0～200mA ，分2mA、20mA、200mA三档，每档均连续可调。

  8.直流指针表头：测量范围0～100μA, 内阻小于2250Ω，精度为2.5级。

  9.实验模块：⑴元器件伏安特性模块；⑵电路基本定律模块；⑶受控源电路模块；⑷万用表电路模块；⑸电路过渡过程模块；⑹RLC串联与谐振电路模块；⑺RC电路频率特性模块；⑻有源滤波器模块；⑼互感电路模块；⑽二端口网络模块；⑾负阻抗变换器模块；⑿回转器模块

  10.保护箱：高强度铝合金箱，有把手等，造型美观大方。

  11.备有实验连接线及实验指导书等。

二、实验项目

  1.元件伏安特性的测试

  2.基尔霍夫定律

  3.叠加定理

  4.戴维南定理

  5.运算放大器和受控源

  6.含有受控源电路的研究

  7.简单万用表线路计算与校验

  8.一阶、二阶动态电路研究

  9.R、L、C元件性能的研究

  10.RLC串联电路的幅频特性与谐振现象

  11.RC电路频率特性的研究

  12.有源滤波器

  13.交流电路中的互感

  14.二端口网络的研究

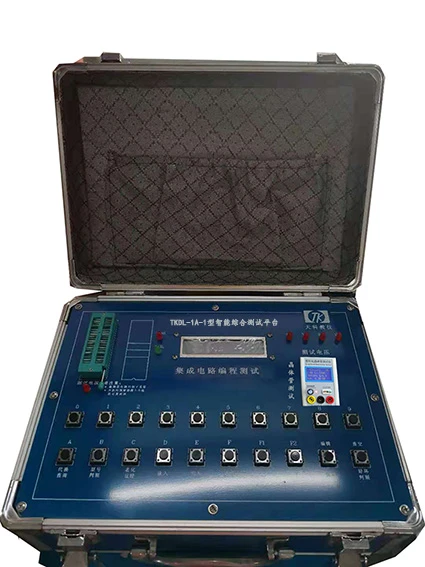

三、TKDL-1A-1型智能综合测试平台

  TKDL-1A-1型智能综合测试平台能够测试元器件好坏，范围包括电阻、电容、三极管、数码管、集成电路等，可自动判定NPN管和PNP管以及确定管脚EBC相关技术参数。
