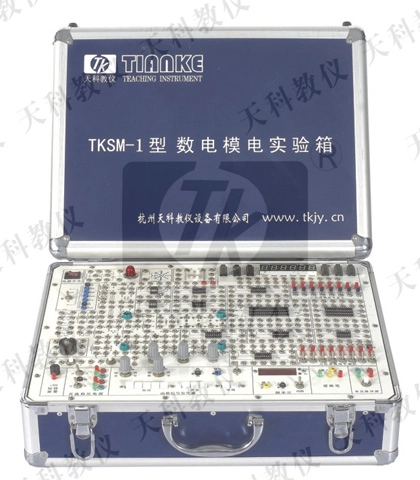

“TKSM-1型数电模电实验箱”能完成常规的数字电路、模拟电路实验。产品设计精良，性能稳定可靠。

一、主要设置及性能特点如下

    实验母板采用印制线路板制成，正面印有连线、字符等；反面是印刷线路及相关的器件等，设有一些高可靠圆脚集成电路插座(如8P　2只、14P　3只、16P　4只、28P　1只及40P　1只)及可靠的镀银长紫铜管(供插电阻、电容、电位器、晶体管等元器件)，实验连接点、测试点均装有高可靠防转叠插座，接触可靠性高。

直流稳压电源：±5V/0.5A；±15V/0.5A，均有短路保护自动恢复功能，其中＋5V具有短路报警、指示功能。

函数信号发生器：输出正弦波、方波和三角波，频率范围15Hz～150ｋHz。

六位数显频率计：范围1Hz～10MHz，可监示信号源的输出频率及外测输入信号的频率。

低压交流电源：0V、6V、10V、14V抽头各一路及中心抽头17V两路，每路均有短路保护自动恢复功能。

六位十进制译码显示器、二组拨码盘、8位逻辑开关、8位逻辑电平指示器、三态逻辑笔、单次脉冲源、扬声器、振荡线圈、按钮开关、桥堆、三极管、三端稳压管、可控硅、8W功率电阻、晶振及电位器。

实验箱设有可装、卸固定线路实验小板的蓝色插座四只，配有共射极单管放大器、负反馈放大器实验板、射极跟随器实验板、RC正弦波振荡器实验板、差动放大器实验板、OTL功率放大器实验板，可采用固定线路及灵活组合进行实验，有利于提高学生动手能力。
