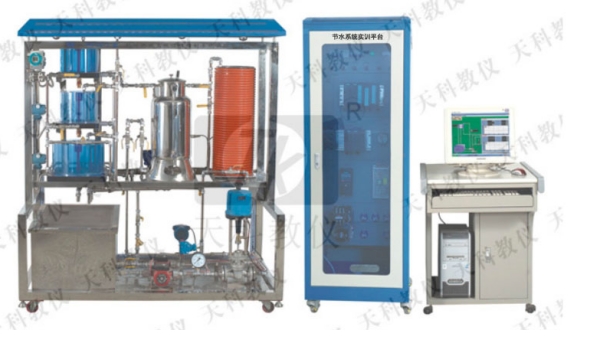

一、功能特点

（一）泵站供水系统：

1.框架参数说明：

尺寸：长×宽×高1050mm×900mm×1678mm（±3％）；材料：主体框架由45mm×45mm铝型材制作，底部集水托盘由2mm厚不锈钢板制作，设有排水阀和移动脚轮；功能：用于器件的固定和摆放；

2.配置组成

（1）清水箱：材料：由淡蓝色有机玻璃板20mm和10mm制作；功能：用于水源水存放；

（2）离心泵：电源：AC380V 50Hz；功率：0.55kW，额定流量：4m3/h；

（3）自吸泵：电源：AC220V 50Hz；功率：0.37kW；吸程：9m，额定扬程：20m，额定流量：1.5m3/h；

（4）潜水泵：电源：AC220V 50Hz；功率：0.55kW；扬程：18m，流量：3m3/h；

（5）电动调节阀：电源：AC220V 50Hz；规格：DN25；功率：15W；信号：4～20mA；

（6）电磁阀：电源：24V；规格：DN20、DN25；工作压力：（0～1）MPa；

（7）超声波物位仪：电源：DC24V；量程：0～1m；盲区：0.06m；输出：4～20mA；

（8）数字压力表：远传数显式，电源：DC24V；输出信号：（4～20）mA；测量范围：（0～0.6）MPa、（-0.1～0.1）MPa；精度：0.2%FS；

（9）铂热电阻：粘贴式PT100；量程：-60～180℃；

（10）转速传感器：红外漫反射式，电源：DC24V；输出信号：电脉冲信号；测量范围：0～3000rpm；

（11）振动传感器：电源：DC24V；量程：0～20mm/s；输出：4～20mA；

（12）自动排气阀：规格：DN20；

（13）配件：活接球阀、橡胶软接头、翻板式止回阀、球型止回阀、Y型过滤器、活接头和PVC管道管件等；

3.系统配置：CPU：13700H，屏幕尺寸：14.2英寸，内存容易：32GB，固态硬盘：1TB，屏幕刷新率120Hz,屏幕分辨率2520*1680，配套鼠标；

功能：利用水泵将清水池内的水源水增压后计量输出；

（二）田间灌溉系统：

1.主要功能：将送至田间的灌溉水减压后，送入各轮灌组，进行智能灌溉；

2.主要组成：主要由模拟大棚、抽拉结构田间、集水箱、废水箱、变频潜水泵、电磁阀、调压阀、自动排气阀、数字压力表、排气扇、浮球液位开关、防水灯、大气四合一传感器（光照度、温度、湿度、大气压）、二氧化碳传感器、氧气传感器、土壤多参数传感器（氮磷钾、水分、温度、电导率、pH）、限位开关、电动伸缩推杆、电动丝轴滑杆、电动卷帘、微喷头、涌泉喷头、滴灌带、渗灌管、管道、阀门和开放式透明防水门等组成；

3.主要技术参数：

（1）尺寸：长×宽×高2200mm×900mm×1997mm（±3％）；

（2）材料：主体框架由45mm×45mm铝型材制作，底部集水托盘由2mm厚不锈钢板制作，设有排水阀和移动脚轮，功能：用于器件的固定和摆放；

（3）模拟大棚：尺寸：长×宽×高1590mm×760mm×1380mm（±3％）；主体框架由铝合金型材和淡蓝色有机玻璃板搭建而成，并配有开放双开门和开放顶棚机构；功能：模拟大棚生态，提供灌溉区域；

（4）抽拉结构田间：304不锈钢材质，抽拉结构，尺寸：长×宽×高1460mm×630mm×143mm（±3％），配有排水沟和放水阀，功能：模拟田间实施灌溉；

（5）集水箱尺寸：长×宽×高1410mm×505mm×310mm（±3％）；材料：由淡蓝色有机玻璃板15mm制作；功能：用于无肥料灌溉水的存放；

（6）废水箱尺寸：长×宽×高1410mm×250mm×310mm（±3％）；材料：由淡蓝色有机玻璃板15mm制作；功能：用于含肥料灌溉水的存放；

（7）变频潜水泵：电源：AC220V 50Hz；功率：30W；额定扬程：3.6m，最大流量5000L/h；

（8）电磁阀：电源：24V；规格：DN20、DN25；工作压力：（0～1）MPa；

（9）调压阀：304不锈钢材质，带压力表；规格：DN15；

（10）自动排气阀：规格：DN20；

（11）数字压力表：远传数显式，电源：DC24V；输出信号：（4～20）mA；测量范围：（0～0.6）MPa、（-0.1～0.1）MPa；精度：0.2%FS；

（12）排气扇：24v,5叶；

（13）浮球液位开关：双球；内置微动开关；

（14）防水灯：电源：24VDC；

（15）大气四合一传感器（光照度、温度、湿度、大气压）：电源：12～24V DC；输出信号：RS485；测量范围：温度：-40°C～80C，湿度：0～100%RH无凝珠，光照度：0～200,000流明，大气压：1hPa；

（16）二氧化碳传感器、氧气传感器、土壤多参数传感器（氮磷钾、水分、温度、电导率、pH）：电源：DC24V，输出信号：4～20mA，测量范围：0～2000ppm、电源：DC24V，输出信号：4～20mA，测量范围：0～30%、电源：DC24V，输出信号：RS485；测量范围：水分：0～100%，电导率：0～10000µS/cm，pH：3～9，氮磷钾：0～1999mg/kg；

（17）电动卷帘：电源：220V，长度1500mm，高度1300，遥控蓝牙控制；

（18）土壤监测盒一尺寸：长×宽×高260mm×80mm×85mm（±3％）；材料：由淡蓝色有机玻璃板制作；功能：用于土壤存放和监测；

（19）土壤监测盒二尺寸：长×宽×高362mm×237mm×400mm（±3％）；材料：由淡蓝色有机玻璃板制作；功能：用于土壤存放和监测；

（20）配套配件：限位开关、电动伸缩推杆、电动丝轴滑杆、微喷头、涌泉喷头、滴灌带、管道、阀门、开放式透明防水门；

4.操作系统配置：CPU：13700H，屏幕尺寸：14.2英寸，内存容易：32GB，固态硬盘：1TB，屏幕刷新率120Hz,屏幕分辨率2520*1680，配套鼠标；

（三）过滤施肥系统：

1.功能：压力水经过过滤和加药（肥）处理后成为灌溉水，并输送至田间；

尺寸：长×宽×高1600mm×900mm×1678mm（±3％）；材料：主体框架由45mm×45mm铝型材制作，底部集水托盘由2mm厚不锈钢板制作，设有排水阀和移动脚轮；功能：用于器件的固定和摆放；

2.配置说明：

（1）离心过滤器：尺寸：长×宽×高470mm×430mm×1100mm（±3％）；规格：2寸；材料：由工程塑料制作；功能：用于水源水离心过滤；

（2）管道过滤器：规格：DN25，80目；

（3）叠片过滤器：规格：DN25；

（4）泄压阀：隔膜式，规格：DN25；

（5）电磁阀：电源：24V；规格：DN20、DN25；工作压力：（0～1）MPa；

（6）电动三通阀：电源：AC220V 50Hz；规格：DN25；

（7）隔膜阀：DN20；

（8）电动调节阀：电源：AC220V 50Hz；规格：DN25；功率：15W；信号：4～20mA；

（9）自动排气阀：规格：DN20；

（10）施肥罐：尺寸：长×宽×高280mm×250mm×480mm（±3％）；材料：由淡蓝色有机玻璃板20mm和10mm制作；功能：用于水源水存放；

（11）比例泵：规格：DN25，调节比例：0.2%～2%；

（12）数字压力表：远传数显式，电源：DC24V；输出信号：（4～20）mA；测量范围：（0～0.6）MPa、（-0.1～0.1）MPa；精度：0.2%FS；

（13）水表：电源：DC24V；规格：DN25；工作压力上限：1.6Mpa；最大流量：6.3m3/h；485通讯；

17.pH仪：电源：AC220V 50Hz；量程：0～14；输出：4～20mA；

（14）电导率仪：电源：AC220V 50Hz；量程：0.5～20mS/cm；输出：4～20mA；

（15）浮球开关：双球；内置微动开关；

（16）配件：活接球阀、调速搅拌机、管道管件；

3.操作系统配置：CPU：13700H，屏幕尺寸：14.2英寸，内存容易：32GB，固态硬盘：1TB，屏幕刷新率120Hz,屏幕分辨率2520*1680，配套鼠标；

（四）在线监测系统：

1.系统组成：

55寸触控一体机移动监控中心、组态工程软件、博途组态编程软件、远程监测维护软件等智能监控软件组成；

2.主要技术参数：

（1）监控中心：钣金结构框架，带3寸带刹车万向脚轮，表面喷塑处理；电源：AC220V；触控一体机尺寸：55寸，用于监测数据显示；

（2）监控软件：采用MCGS组态软件设计，包括手动调试窗口，首部系统调试，田间灌溉系统承压调试，水泵温度监控，节水系统调压运行，节水系统智能控制运行，水肥一体化装置智能控制运行等独立界面，数据显示采集处理，设备运行控制；

（3）IOT平台软件：对物联网终端产品进行配置和管理，主要功能包括：PLC远程下载、数据配置监控、固件升级、报警配置、历史数据查询、过缘计算、数据转发、地址标签、故障诊断、批量管理；

（4）云组态平台（提供平台子帐号1个）：具有组态监控、运营仪表盘、设备地图、数据报表、个性化设置、监控运维、知识管理、报表管理等功能，可实现设备数据的接入、处理和上报；

（5）组态监控：通过用户自行组态，设计针对不同设备的监控画面，实现设备数据监控和参数下发等功能；

（6）运营仪表盘：可以通过运营仪表盘，了解平台中设备的各种统计信息和数据，统一查看所有设备的数据和状态；

（7）地图监控：可以通过地图，集中查看每台设备的地理位置和分布，了解设备故障状态和主要参数；

（8）手机APP：支持手机APP监控，无需单独组态，登录各大应用商店下载“设备云助手”APP即可安装使用；

（9）数据报表：可以自定义各种数据报表，采用不同的展示方式进行展示，可以在运营仪表盘和设备仪表盘中展示；

（10）操作系统：Windows11家庭中文版，十六核，13700KF，显卡容量：4GB，插槽数量：4，内存容量：64GB，硬盘容量：2TBSSD+4TBHDD，显示器：23.5英寸，配套鼠标键盘；

（五）自动控制系统：

1.系统功能

具有系统电源控制、运行工况监测、数据远程传输和异常状况反馈等功能；

2.主要组成部分

主要由电气控制柜、触摸屏、PH仪、电导率仪、通断开关、急停按钮、操作开关、指示灯、综合电量表、空气开关、PLC可编程控制器、边缘计算网关、交换机、变频器、调速器、继电器等组成；

3.主要技术指标：

（1）电气控制柜：四面开门，带梯形顶；尺寸：长×宽×高800mm×600mm×1800mm（±3％）；材料：钢板静电喷塑工艺；功能：实现与对象连接和控制以及与电脑的通讯连接编程功能；

（2）PLC可编程控制器：集成以太网口用于编程、HMI 通信和 PLC 间的通信。此外它还通过开放的以太网协议支持与第三方设备的通信。该接口带一个具有自动交叉网线（auto-cross-over）功能的RJ45 连接器，提供10/100 Mbit/s 的数据传输速率，支持以下协议：TCP/IP、UDP、OPC UA、ISO-on-TCP、Modbus TCP、S7、Profinet IO等。50KB工作存储器/1MB 装载存储器。提供3种带自动调节功能的PID控制回路；提供8路闭环运动控制；提供多达6个高速计数器，本体最大支持100kHz，信号板最大支持200kHz，用于计数和测量。集成了4个100 kHz 的高速脉冲输出，用于步进电机或伺服驱动器的速度和位置控制。最多可以添加三个通信模块，支持 PROFIBUS主从站通信，RS485和RS232 通信模块为点对点的串行通信提供连接及I/O连接主站；

（3）通讯模块：CB 1241 RS485,共模电压范围：-7V～+12V， 1秒，3 VRMS连续；接收器阈值/灵敏度：最低±0.2V，典型滞后60mV；

（4）数字量模块：SM 1223，DI16×24VDC/DQ16×24VDC；

（5）模拟量输入模块3个：SM 1231，AI 8x13 位；输入类型：电压或电流（差动）：信号范围：±10 V、±5 V、±2.5V、0～20mA或4～20mA；

（6）模拟量输出模块2个：SM 1232，AQ 4x14 位；类型：电压或电流；范围：±10V、0～20mA或4～20mA；分辨率：电压：14位；电流：13位；

（7）触摸屏：采用TPC1031Kt触摸屏，10.2″TFT液晶屏，分辨率：800x480；接口：RS232、USB、RJ45；

（8）变频器：输出功率 1.5KW (配三相隔离变压器)；

（9）隔离变压器：三相，EMDQ01(初级380V/1.32A，次级220V/2.28A）；

（10）漏电保护器：CDBLEK-4/4 16A；

（11）三相综合电量表：NHR-3300C 0-500V 0-5A RS485通讯；

（12）三相多功能电力仪表：DTSU2186/WC（RS485通信）；

（13）单相多功能电力仪表：DDSU 2186/4CH（RS485通信）；

（14）边缘计算网关：CPU 600MHz ARM Cortex-A8；存储 128MB Flash + 128MB DDR3；以太网 3 路 10M/100M 自适应端口；支持SD卡；1个USB Device 2.0 接口；1个USB Host 2.0 端口；2路光电隔离数字点输入；2路继电器输出；COM1：RS232/RS485/RS422；COM2：RS485；COM3：RS232；IEEE 802.11b/g/n compatible WLAN；IEEE 802.11e QoS Enhancement (WMM)；RTC实时时钟内置；350+工业协议接入，支持绝大部分工业设备连接；无线接入方式：以太网；本地完成数据解析，将数据推送至云端服务器；支持边缘计算，可在本地进行数据运算；支持远程配置、诊断；支持PLC程序上传、下载和监控；支持历史数据本地缓存；支持 WiFi通讯，联网方式多样；支持SIM管理、数据推送、用户授权、订单中心、发票中心、设备模版、物联卡管理平台等；

（15）工业交换机：TL-SF1005100M 5口

（16）DC24V开关电源：EDR-120-24，输出电压DC24，输出电流5A，额定功率120W；

（17）电机调速器：SK系列，数显式，与调速电机组合实现宽范围的无级变速；功能丰富，可实现缓慢加速，缓慢减速；功率高达200W；内置式调速器可直接输入0-5V模拟电压调速，实现与PLC模拟端口的调速联动；

（18）中间继电器：HHC68B系列，透明

（19）温度变送器：分度号：PT100；变送范围：0-200℃；变送输出：4～20mA；

（20）操作开关及状态指示：绿/红指示灯、启停按钮、旋转开关等；

（21）警示牌：悬挂式，尺寸：长×宽×高160mm×200mm×1.5mm；

（22）操作系统：Windows11家庭中文版，十六核，13700KF，显卡容量：4GB，插槽数量：4，内存容量：64GB，硬盘容量：2TBSSD+4TBHDD，显示器：23.5英寸，配套鼠标键盘；

（六）三维工业自动化设计软件

工业级正版三维一体化设计软件。提供3D模型设计、钣金设计、2D+3D一体化设计等工具，集成了PLC 3D仿真功能、电机仿真功能，在工业自动化集成领域三维设计功能；

软件功能：

（1）强大的兼容性和扩展性

支持UG、solidedge、Pro/e、SOLIDWORKS、inverntor主流3D原生和通用文件的导入，支持与Solidedge商业版软件文件格式的互通，并可对数据进行直接编辑进行设计变更；

（2）智能参数建模技术

融合直接建模的速度和简便性、及参数化设计的灵活性和可控性。还可处理多CAD数据，无缝衔接整个生态链；

（3）同步建模技术

同步建模技术无需刻意去创建草图，系统会自动捕捉草图平面；

（4）直观的用户界面和主流的操作习惯

基于Windows操作环境开发，高效的人机交互界面设计，与国际主流3D软件一致的操作习惯；融合国内用户的设计需求，更贴合用户，快速上手，保障工作的延续性；

（5）集成PLC 3D仿真功能

构建了3D虚拟环境，实现自动封盖、自动装箱、温度压力控制、码垛堆积、加工中心刀库、电镀生产线、多种液体混合、自动混合生产线、水塔水位控制、机械手控制、机器人自动扫雷等二十五个实训项目，全面展现各种复杂的工艺流程。支持利用采集卡采集PLC的输入输出信号，实现PLC与计算机的通讯，从而控制软件中的3D模型的动作，使得虚拟仿真技术实时展现PLC 的运行状态，也使得学生理解对每一种控制单元的工作过程和原理；

（6）集成电机仿真功能

软件实验的电机类型包含最常见的几类电机：直流电机、异步电机、同步电机和变压器，对于电机运用等效电路的方式给出了工作特性曲线和机械特性曲线；

（七）传感器技术AR仿真实训教学APP软件

本软件具有实时交互性，在手机上打开本软件，将摄像头对准到特性物体上（实物或图片），然后增强现实系统可以在它上面展示出以下功能：

原理展示：通过位移测量、振动测量、转速测量、环境测量等具体应用实例来展示传感器的基本原理，并可动态显示实验结果，以此加深学生对传感器的了解。零件展示：单独展示传感器的各个组成元件，观察零件的结构、材质以及材质类型。装配演示：以3D仿真的形式展示传感器的装配过程，让学生直观了解传感器的组成结构和装配方法。具有快速装配、慢速装配、放大、缩小、旋转视图等功能。支持霍尔位移传感器、霍尔转速传感器、压电传感器、湿敏传感器、气敏传感器、电涡流传感器、磁电传感器、差动电容传感器、差动变压器、金属箔应变传感器、扩散硅压力传感器、光纤位移传感器、光电转速传感器、集成温度传感器、K型热电偶、E型热电偶、PT100铂电阻等17个常用传感器。内置AI智能语音助手，点击相应位置，自动语音讲解其功能。具有软件著作软；

（八）多种电机在环实时仿真实验系统

多种电机在环实时仿真实验系统，是一款面向机电一体化、电气及自动化等课程教学的电机仿真教学软件，旨在向广大电气工程及其自动化相关专业的学生提供更方便的平台。对学生而言，无需实物电机也能够看到电机的内部构造、运行特性等，从而进一步帮助学生深刻理解和掌握电机；对老师而言，在课堂上就可以非常方便的向学生展示各类电机，为教学带来诸多方便。具有软件著作权；

（九）PLC技术AR仿真实训教学APP软件：

PLC技术AR仿真实训教学APP软件，具有实时交互性，在手机上打开本软件，将摄像头对准到特定物体上（图片/实物），然后增强现实系统可以在它上面展示出以下功能：PLC技术实训装置的动画演示；可编程控制器的介绍；变频器的介绍；工业触摸屏的介绍PLC控制LED仿真实训；PLC控制继电接触电路仿真实训；PLC控制变频调速仿真实训；软件内置AI智能语音助手，点击相应位置，自动语音讲解其功能。具有软件著作权。
