一、概 述

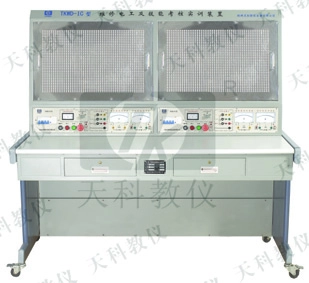

该实验装置主要由实验桌和网孔板组成，学生通过实验经路进行元气件的布局安装，接线全部由学生自行完成，培养学生的动手能力和操作技能，实验项目可自行确定，选择相应的元器件来完成实验，也可作为电工考证的考核设备。

二、特 点

1.电气控制线路元器件都装在网孔板上，操作方便、更换便捷，可扩展功能或开发新实验；

2.操作台只需三相四线的交流电源即可投入使用，占地面积小，节约用房、减少基建投资；

3.设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全；各电源输出均有监示及短路保护等功能，各测量仪表均有可靠的保护功能，使用完全可靠；

4.实训台为双人座，即可以两个同学同时进行实验，电源独立互不干扰。

三、技术性能

1.输入电压：三相四线制380V±10%  50Hz

2.工作环境：环境温度范围为-5～+40℃  相对温度＜85%(25℃)  海拔＜4000m

3.装置容量：＜3.0 KVA

4.外形尺寸：1600×730×1530mm³
