一、概 述

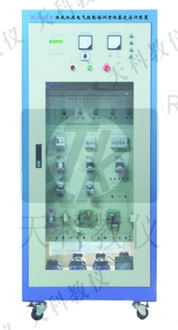

“柜式机床电气技能考核鉴定实训装置”是为各大、中专院校、职业学校的电气、自动化及相关、社会电工培训、各县市维修电工鉴定所（站）等单位电气控制内容的教学、考核而研制实训设备。可用于课堂演示、机床电气控制原理性操作及实训实习。由于设备均采用实际元器件，所以可作为社会电工类职业培训中机床电气维修方面的实习设备，同时也是职业资格培训考核中选用的设备。提高学生的动手能力，并克服以往只能在实际设备上进行教学，费用高且难以实现教学目的弱点。同时对高层次维修技能训练提供了有效的设备，达到耗资少、教学效果显著的目的。

二、特 点

1.本装置采用标准配电柜为主体柜，充分利用该柜双面空间位置，该配电柜将二种机床电气线路合为一体，占地面积小，外形美观。

2.直观性强，通过操作可熟悉了解机床的电气线路。

3.技能培训用的控制线路和配套的电机经特殊设计，可模拟实际机床的电气线路，也可满足机床的电气故障分析及排除故障的训练要求。

4.可以人为的设置故障点，仅通过开关切换就可设置。

5.该柜设有电压型漏电保护器和电流型漏电保护器，确保操作者的安全。还设有实验管理器，为学员的考核提供了一个统一的标准。

三、技术参数

1.输入电源：三相四线（380V±10%  50Hz）

2.工作环境：温度-10℃～+40℃，相对温度<85%（25℃）海拔<4000m

3.装置容量：<1.5KVA

4.外形尺寸：80×80×180cm³
